汽車轉向節是汽車轉向系統中的一個重要零件，是汽車前輪導向及承載部分的關鍵零件之一，它將方向盤轉動的角度值有效地傳遞到汽車前輪上，實時控制汽車行進的方向，從而保證汽車安全、準確無誤地運行。其軸頸部與前輪相連；叉架部的主銷孔通過主銷與汽車前軸相連；叉架部還與轉向節臂相連，使汽車獲得正常的靈活轉向；此外，對于盤式轉向節，兩翼部及其上的孔，用于固定盤式制動器，為汽車提供制動力。轉向節的幾何形狀比較復雜，需要加工的幾何形體比較多，各幾何表面之間位置精度要求較高，其加工精度的高低直接影響到汽車運行中的轉向精度和行駛平穩性。

零件的結構特點和工藝分析

我司承接的一種中型商用車盤式轉向節(圖1），毛坯采用鍛件，調質熱處理。文章源自好焊孫輝博客 http://www.4863x.com好焊孫輝-http://www.4863x.com/weldgyzb/autoyazhu202411311.html

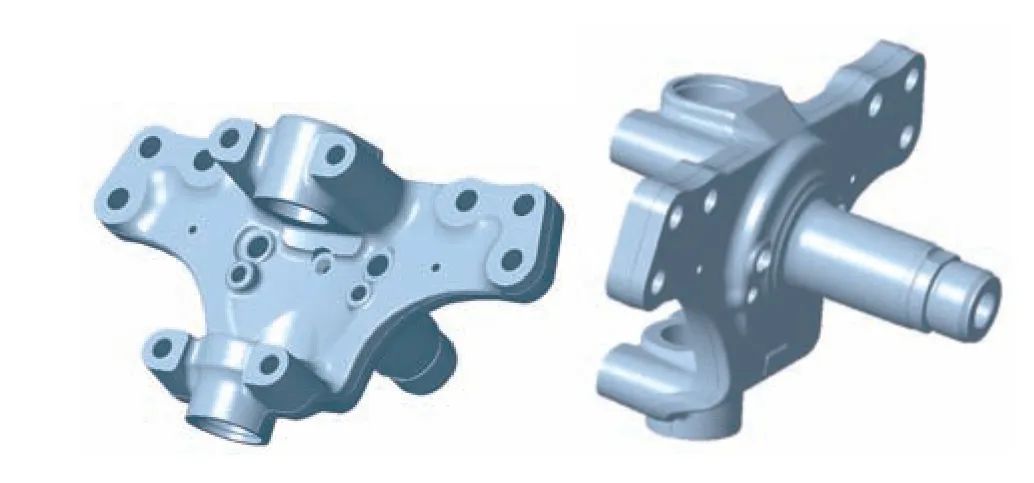

圖1 轉向節模型文章源自好焊孫輝博客 http://www.4863x.com好焊孫輝-http://www.4863x.com/weldgyzb/autoyazhu202411311.html

該轉向節是軸頸部、叉架部、兩翼部等結構的空間組合。軸頸部分的結構是由桿部、軸端螺紋以及與軸心線垂直的軸肩、過渡圓角和端面組成的回轉體；叉架部分是由上、下耳和凸緣面構成的支架形體，上、下耳環內加工有與軸頸具有一定角度的主銷孔，上、下耳環側面布置有緊固轉向節臂的螺紋孔，凸緣面布置有轉向限位螺釘孔和ABS 線束安裝孔；兩翼部上面布置有安裝盤式制動器的螺栓孔。轉向節由于其特殊的結構特征，決定了其特殊、復雜、工序較多的加工工藝流程。文章源自好焊孫輝博客 http://www.4863x.com好焊孫輝-http://www.4863x.com/weldgyzb/autoyazhu202411311.html

經過對產品圖(圖2）認真分析后，認為該零件的加工難點有以下幾個方面：文章源自好焊孫輝博客 http://www.4863x.com好焊孫輝-http://www.4863x.com/weldgyzb/autoyazhu202411311.html

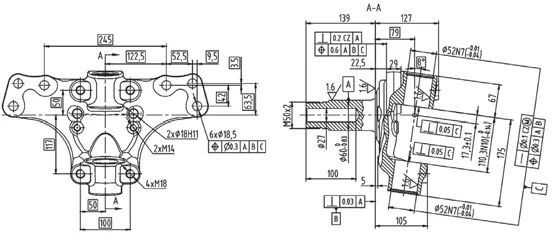

圖2 轉向節簡圖文章源自好焊孫輝博客 http://www.4863x.com好焊孫輝-http://www.4863x.com/weldgyzb/autoyazhu202411311.html

⑴上耳環下側處中心孔的加工：上耳環內端面與軸頸部加工所需的中心孔的距離很小，無法在毛坯狀下加工中心孔，必須先加工上耳環的內端面，才能加工中心孔；此外在桿部加工時，若采用完整的頂尖，則頂尖將與上耳環干涉；文章源自好焊孫輝博客 http://www.4863x.com好焊孫輝-http://www.4863x.com/weldgyzb/autoyazhu202411311.html

⑶主銷孔相對于桿部、法蘭端面的位置度φ0.3mm；文章源自好焊孫輝博客 http://www.4863x.com好焊孫輝-http://www.4863x.com/weldgyzb/autoyazhu202411311.html

⑷兩翼部的6 個螺栓孔相對于桿部、法蘭端面、主銷孔的位置度φ0.3mm；文章源自好焊孫輝博客 http://www.4863x.com好焊孫輝-http://www.4863x.com/weldgyzb/autoyazhu202411311.html

⑸此外，在樣件試制過程中發現，由于叉架部位的法蘭、兩翼部的厚度均較薄，鍛件熱處理后叉架部和兩翼部變形量大，加工余量不穩定；個別變形量大的鍛件，翼部的變形量遠遠大于其端面的加工余量，造成工件報廢。

這些難點也是工藝設計時需要重點考慮的地方。

工藝方案的制定

工序劃分

根據該產品特點，本著工序集中、粗精加工分開，粗加工、半精加工在前，精加工在后的原則，對工藝流程進行優化，打破常規，將工序盡可能合并，對工序進行了如下劃分：

粗銑上下耳環端面、銑端面打中心孔、U 鉆主銷孔→粗車、半精車桿部外圓和法蘭端面→打刻標識→叉架部位銑凸臺、鉆孔、攻螺紋，兩翼部銑端面、鉆孔，銑上下耳環內、外端面，精鏜主銷孔→精車桿部外圓、法蘭端面、軸端外螺紋→銑兩翼部另一側端面，桿部軸端鉆孔→清理、下線。

定位基準的選擇

針對該零件，由于該零件既有桿部的加工，又有叉架部位、兩翼部上面孔和平面的加工，結構比較復雜，加工部位較多，遵循先粗后精、基準統一的原則，針對加工不同的部位，選擇不同的定位基準：

⑴第一道工序，粗銑上下耳環端面、銑端面打中心孔、U 鉆主銷孔，針對鍛件熱處理后兩翼部變形量大、桿部末端余量相對較大的情況，采用軸頸側兩翼部端面和下耳環側的工藝凸臺作為主定位面，桿部作為輔助定位，以犧牲桿部加工余量的均勻性，從而保證翼部兩端面和上下耳環外側凸臺的加工余量的穩定性；同時在下耳環凸臺的側面，加工出后序主銷孔等工序所需的角向定位的工藝基準平面[(67±0.1）mm，深(20±2）mm 處]。工序簡圖及定位情況見圖3。

高等職業院校應該對教師加以正確引導和正向鼓勵，促使他們通過大數據平臺進行教育觀念的創新和教學方法的嘗試，通過在傳統培養機制中強化數字和大數據技術的方式，在高等職業院校教師心中牢固樹立正確的素質發展觀念和提升理念，通過增加資源和加大投入的方式優化教師發展、成長和執業環境，為教師在教學中實施大數據平臺下的改革提供機制和體系的保障，達到對高等職業院校教育改革大目標的有效適應和不斷保障。

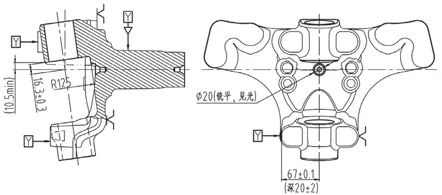

圖3 工序簡圖

⑵在加工桿部時，不管是粗車、精車工序，均以桿部兩端的中心孔作為加工的基準，保證基準的統一。

⑶加工叉架部位和兩翼部時，采用半精車后的桿部直徑、法蘭端面以及第一道工序加工出來的工藝基準平面等這三個精基準進行定位，確保定位精確。

設備選型

確定原則：采用先進工藝和設備，提升產品質量和工序保證能力，使公司具有較強的競爭力。

設備選型方面，全部采用通用數控設備，提升生產線柔性和設備通用性；粗加工和精加工設備區別對待，關鍵工序選用進口高精度設備，保證產品質量的穩定性和生產效率；全部實現數控程序自動加工，可以避免人工加工過程中因疏忽而造成加工尺寸遺漏。

工藝方案

根據年生產綱領及各工序的作業時間，計算出生產節拍、各工序所需要的設備數量，最終確定出的工藝方案如表1 所示。

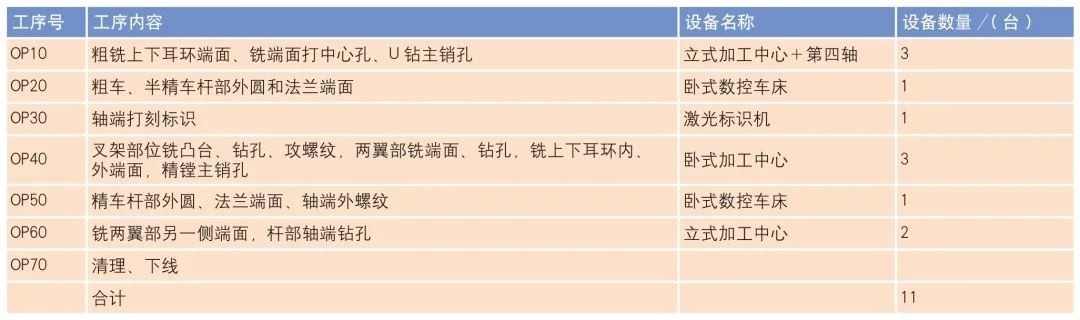

表1 工藝方案

由于工件重量約30kg，采用懸臂吊進行上下料，同時采用專用小車在工序間進行轉料，以減輕工人勞動強度。

配備完善的檢測設備，確保所有的加工尺寸均可進行測量：對于主銷孔直徑、桿部直徑、螺紋中徑等關鍵特性，采用高分辨率的電子塞規、卡規以及千分尺以提升測量系統的穩定性，并實現測量數據的無線上傳，通過測量管理系統可以實時計算出工序能力的Cpk 值，確保質量管理的及時性；對于空間位置尺寸，采用三坐標進行檢測；同時配備了表面粗糙度和輪廓測量一體機，對工件表面粗糙度和軸頸根部圓角等輪廓進行測量；對于普通尺寸采用通用量具(卡規、塞規、卡尺、深度尺、內徑量表、外徑千分尺等）進行測量。

實施效果

生產線建成后，通過一年的運行驗證，達到了工藝設計要求，產品質量穩定，滿足了相關技術要求，該工藝方案取得了良好的效果：

⑴整個生產線僅有6 道工序，消除了多道工序因搬運、裝夾過程中易產生工件表面磕碰和劃痕而產生廢品的風險；減少了裝夾次數，縮短了裝夾、搬運以及品種切換時間，提升了生產線效率。

⑵OP10 工序，將叉架部位通常為三道工序的粗加工集中在一道工序，減少了工序數量，且先對上耳環內端面進行加工，并采用加長中心鉆，解決了叉架側中心孔加工時工件和刀具干涉的問題，也為車床工序采用頂尖孔定位提供了裝夾空間。

⑶OP20、OP50 兩道車床工序，在設備上均配備了工件自動測量對刀裝置，實現加工前自動對刀代替人工對刀，提高了對刀精度和生產效率；此外，這兩個工序在叉架側均采用削扁頂尖，解決了裝夾時完整頂尖和工件干涉的問題。

⑷OP40 工序?qū)⒉婕懿课弧梢聿康募庸ぜ袨橐粋€工序，采用高精度、高剛度的進口臥式加工中心，有相互位置關系的幾何部位在一次裝夾后加工完畢，減少了裝夾定位誤差，提升了幾何位置尺寸的精度保證能力；采用帶導向、支撐條的鉸刀，以及對其他刀具和加工程序進行改進、優化，關鍵特性主銷孔直徑(IT7）、上下耳環內端面間距的Cpk 值均大于1.33，滿足了相關要求，且相對于采用立式加工中心的其他生產線的作業時間縮短約一半，生產效率大幅度提高。

⑸OP50 工序，對工藝進行優化，采用以車代磨工藝，完成軸頸的精加工，并且將軸端外螺紋的加工合并到該工序；選用精度和剛度更好的進口數控車床；關鍵特性桿部直徑、圓柱度、外螺紋中徑的Cpk 值均大于1.33，滿足了相關要求；同時消除了采用磨床加工軸頸時磨粒對環境污染的風險。

⑹關鍵特性項目(主銷孔直徑、桿部軸頸等）采用高分辨率電子檢測設備加上測量軟件控制，實現工序檢驗記錄的無紙化、測量數據以及工序能力分析的實時化。

⑺軸端螺紋中徑公差小，螺紋環規的制造和使用成本太高，為此，專門改用三針法進行測量，通過標準作業在保證檢測效率的前提下實現了三針快速測量在生產現場的實際運用，降低了量具成本。
